Soojustehnikast kaevandusveokite keredeni: miks me lahendame keevisõmbluste lõhenemise pingekontrolli abil

Kui raskeveokite kallurauto kere üles ütleb, tekib terasplaadi keskelt harva mõra. See algab keevisõmblusest – täpsemalt kuumusest mõjutatud tsoonis.

See pole kaevandamise probleem. See on metallurgia probleem.

Ja see on probleem, mida oleme lahendanud üle kümne aasta – mitte kaevandamises, vaid pliioksiidi tootmisliinides, kus kõrge temperatuuriga pinge ja kristallstruktuuri muutused on igapäevane tehniline reaalsus.

Tähelepanuta jäetud algpõhjus

Enamikku kaevandusveokite kerede konstruktsioonitõrkeid süüdistatakse ülekoormuses või ebatasases veoteedes. Kuid meie välitõrgete analüüs räägib teistsugust lugu:pragu saab alguse HAZ-ist, mitte mehaanilise koormuse tipust.

See pole oletus. See tuleneb aastatepikkusest soojustehnikatööst – seadmete projekteerimisest, mis suudavad päevast päeva toime tulla kõrge temperatuuriga pingetsüklitega.

Me ei alustanud kaevandusseadmete tootjana. Kuid me mõistame, mis juhtub terasega kuumuse ja stressi korral. Ja see arusaam juhib nüüd seda, kuidas me ehitameraskeveokite kaevanduskallurite kered.

Üks tootesari: 50–100-tonnised veoautokered

Praegu valmistame raskeveokite kaevanduskallurite kered50-100-tonnised mehaanilise ajamiga kaevandusveokid, mis hõlmab suuremaid šassiiplatvorme, sealhulgas Caterpillar, Komatsu, BelAZ ja XCMG.

Peamised spetsifikatsioonid:

• Põrandaplaat: 16–20 mm NM450 + 10 mm kuluv vooder
• Külgplaat: 10–12 mm NM400
• Kuhjamaht (SAE 2:1): 35–45 kuupmeetrit
• Laadimiskõrgus: optimeeritud 5–6 m hüdraulilise ekskavaatori kukkumiseks

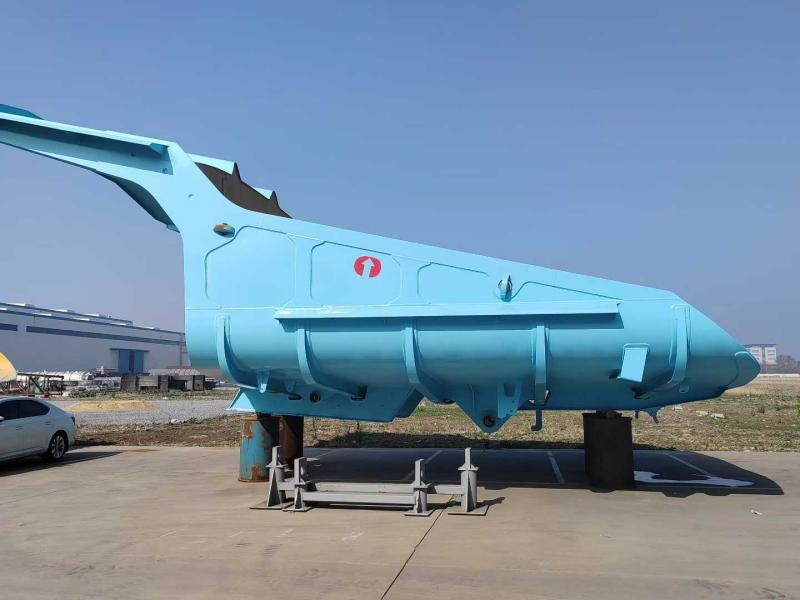

Erinevalt traditsioonilistest lamedapõhjalistest ristkülikukujulistest korpustest on meie disainis kasutatud aväravateta, kulbi tüüpi profiilpidevalt kumera põrandaga.

Miks? Kuna tavalised lamedad põrandad säilitavad3–5 tonni kleepuvat materjali tsükli kohta- ja see on kolm kuni viis tonni kaotatud kasulikku koormat, millele lisandub käsitsi puhastustöö.

Kolm tehnilist alust

1. 13° pidev kalle ("Live Floor")

Põrand tõuseb pidevalt kl13 kraadikabiinikaitsest tagumise otsani. Tõstuki haardumisel teeb töö ära gravitatsioon — koorem puruneb ja libiseb ühe liigutusega. Ei mingit kaevamist. Ei mingit vasardamist. Tagasikandmine puudub.

2. Kahekvaliteedilise materjali strateegia: NM400 + NM450

Me ei kasuta kogu kere jaoks ühte teraseklassi. Kulumisprofiil ei ole ühtlane — seega ei tohiks ka materjali spetsifikatsioon olla.

See kombinatsioon on mõeldud käsitsemiseks500kg+ rahnudkõrguselt kukkumine (NM400 neelab lööki), samal ajal kui põrand peab vastu pidevale lohistavale hõõrdumisele (NM450 on kulumiskindel).

Nõuded keevitamisele: NM400 vajab eelkuumutamist temperatuurini 150°C; NM450 nõuab rangemat parameetrite kontrolli.

3. Viie pikisuunaline, üheksa põiksuunaline ribi luustik

FEA simulatsioonid näitasid, et pingemurrud saavad tavaliselt alguse põranda ja jäigastajate vahelistest keevisõmblustest. Meie vastus: integreerige tugistruktuur kesta.

Väline"viis pikisuunalist, üheksa risti" võrekujundustoimib puntrana, jaotades60+ tonnikoorma massist kogu šassii rööpa ulatuses. See hoiab ära konkureerivate toodete puhul levinud "banaanikoore" väändumise.

Täiendavad funktsionaalsed disainielemendid

Eesmine varikatus 45° nurga all:Kaks eesmärki – suunata kukkuvad rahnud kabiinist eemale ja suurendada löögivõimet ilma raskuskeset tõstmata.

Tugevdatud tagumine serv:Varustatud topeltpaksuse NM450 kulumisribaga. Tavaliselt lohistatakse kaevandamiskohad prügilate puhastamiseks tagasi. See disain hoiab ära tagaserva deformatsiooni ja säilitab korraliku tihenduse, kui tagaluuk on varustatud.

Kvaliteedikontroll + ülemaailmne kohaletoimetamine

Iga keha läbibmagnetosakeste kontroll (MPI)enne liivapritsi ja värvimist, et avastada pinnaaluseid keevisõmblusvigu. Standardne on keevitusjärgne pingevaba kuumtöötlus.

Kohaletoimetamine:Üheosaline keevitatud konstruktsioon. Lamedad riiulikonteinerid või purustatavad puistlastilaevad. Kahekomponentne epoksükrunt (korrosioonikaitse meretranspordile) pluss polüuretaanist pealislakk (UV-kindlus).

Kohapealne tugi:Pakume esmakordseks paigalduseks tehnilisi juhiseid.

Miks see on oluline

Kaevandustööstus kulutab miljoneid kulumisplaatidele ja konstruktsioonide remondile. Kuid enamik neist kulutustest tegeleb sümptomite, mitte algpõhjustega.

Me läheneme raskeveokite kaevanduskallurite kerele kui termomehaanilisele süsteemile, mitte ainult teraskastile. Sama tehniline distsipliin, mis kontrollib pliioksiidiahjude kuumust, kehtib nüüd ka keevisõmbluste kohta veoteede põrutuskoormuste korral.

Probleem pole selles, et teras kulub. See on see, et keevisõmblused ebaõnnestuvad kõigepealt. Ja see - põhimõtteliselt - on kuumastressi probleem.

Oleme lihtsalt viimase kümnendi veetnud, et õppida, kuidas seda lahendada.
