Tootekirjeldus

Tootmistehnoloogia pidevalt areneval maastikul nõuab edasi viibimine tipptasemel seadmeid. Uus punase plii tootmisliiniseadmed on loodud vastama kõrgeimatele jõudluse, töökindluse ja tõhususe standarditele. See edasijõudnute süsteem on kohandatud punase plii tootmiseks, mis on kriitiline komponent paljudes tööstuslikes rakendustes. Allpool pakume üksikasjalikku ülevaadet selle tipptasemel seadmete peamistest funktsioonidest ja spetsifikatsioonidest.

Punase plii tootmisliin kasutab uudset protsessi, mis hõlmab Bartoni ahjus pidevat sulamist ja pulbristamist, granuleerimist ning sügavat oksüdatsiooni ja kiiret jahutamist liikuvas voodis. Kasutades liikuvat kihi kaltsineerimist ja kiiret jahutusprotsessi, liiguvad tahked osakesed tihedas olekus pidevalt allapoole, vältides kokkupõrgeid ja intensiivset hõõrdumist, mille tulemuseks on väga madal purunemiskiirus. Liikuval voodireaktoril on kõrge termiline inerts ja minimaalsed temperatuuri kõikumised, mis vastavad täielikult reaktsiooni temperatuuri nõuetele. Materjali elamise aeg liikuvas voodis on pikk ja ühtlane, tagades pika reaktsiooniaja. Materjali ja kuuma suitsugaasi vahelise soojusvahetus kontrollib heitgaaside temperatuuri, kasutades tõhusalt soojusenergiat ja säilitades lihtsat süsteemi. Voodis liigub materjal järk -järgult madalalt temperatuurilt kõrgelt temperatuurini ja seejärel tagasi madalale temperatuurini, välistades pliiauru tekke. Võrreldes elektri ahju meetodiga tarbib see protsess ainult 30% energiast ja maksab ainult 20% algsest protsessist.

PALJU RIIGI TÖÖTAMINE:

(1) Nr 1 elektrolüütilise plii sulamine Esiteks paigutavad töötajad plii söötmismasinasse nr 1 elektrolüütilise plii ja panevad selle sulamiseks plii sulatusahju (see protsess on vahelduv tootmine, söötmistsükkel on 10–12 minutit ja 52 kg materjali toidetakse iga kord). Plii sulamisahju kuumutatakse umbes 480 ℃ -ni (plii sulamisprotsess kuumutatakse elektriliselt). Elektrolüütiline plii sulatatakse vedelaks ja voolab pulbrisse, mis valmistab läbi suletud toru. Plii sulamisprotsess on täielikult suletud, plisuitsu ei teki, kõik materjalid kantakse üle ja plii räbu ei teki.

(2) Vedela pliipulbri ja tolmukollektori kogumise pliipulber on aktiivne materjal pliihappe akuplaatide tootmiseks. See on metallilise plii pulbriline materjal, mille pinnal on PBO kiht. See moodustatakse puhta plii abil läbi konkreetse termilise oksüdatsiooniprotsessi. Plii sulamisahju vedelik plii siseneb ahju, kus seda segatakse ja pööratakse suurel kiirusel tsentrifugaaljõu abil, säilitades temperatuuri umbes 450–480 ° C. Negatiivse rõhu all tõmmatakse ahju välise õhk. Tiiviku pöörlemine tagab, et plii ja õhk puutuvad üksteisega kokku, tekitades soovitud oksüdatsiooni astmega peene plipulbri. Plii vedeliku pinna plii oksüdeeritakse plioksiidiks, pulbrilise ainega madala spetsiifilise gravitatsiooniga, mis hõljub kergesti (ja sisaldab väikest kogust plii). Algselt oksüdeeritud pliipulber transporditakse läbi segamise tigu läbi sekundaarse tsükloni separaatori ja kotifiltri kanali, kus see graanustatakse ja saadetakse seejärel oksüdatsiooniahju. Sellel tootmisliinil on tsükloni ja kotifiltri üksuses indutseeritud mustandventilaator. Pliipulbermasinat, tolmukogujat ja oksüdatsiooniahju töötavad kõik negatiivse rõhu all. See protsess genereerib pliisuitsu, mille hõivab tsükloni eraldaja ja kottfilter ning transporditakse koos algselt oksüdeeritud pliipulbriga ladustamissilosse.

Punase plii tootmise peamised protsessi parameetrid:

1) Plii lahustuva ahju temperatuur seatakse normaalse tootmise ajal temperatuuril 530 ° C.

2) Perveriseeriva ahju temperatuuri kontrollitakse vahemikus 430–540 ° C, voolu juhitakse vahemikus 19-30A ja indutseeritud süvitusvoolu kontrollitakse vahemikus 9-14a. Temperatuuri ja siibrit tuleks vastavalt tegelikele tingimustele vastavalt reguleerida. PB% pulbristava ahju puhastatud pulbri PB% tuleks juhtida alla 10%.

3) granuleeriv trummel peaks töötama vähemalt 20 minutit ja osakeste suurust tuleks juhtida vahemikus 12-18. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangyin, Jiangsu provints, Jingjiangi tööstuspark

4. Liikuva kihi ülemise, keskmise, alumise ja madalama sektsiooni temperatuure kontrollitakse järgmiselt:

Ülemise sektsiooni suitsugaasi sisselaskeava temperatuur: 360-530 ° C, ülemine osa oksüdatsiooni temperatuur: 420-530 ° C; Keskmine osa suitsugaasi sisselaskeava temperatuur: 360-530 ° C, keskmise sektsiooni oksüdatsiooni temperatuur: 400-500 ° C; Alumine osa suitsugaasi sisselaskeava temperatuur: 400–530 ° C, alumine osa oksüdatsiooni temperatuur: 400–500 ° C; Madalama maa-lõigu suitsugaasi sisselaskeava temperatuur: 340-510 ° C, madalama maa oksüdatsiooni temperatuur: 340-510 ° C. Iga sektsiooni temperatuurid põhinevad peamiselt oksüdatsiooni temperatuuril. Valmistoote tühjendusvoolu kiirust kontrollitakse 3,4 kg/m.

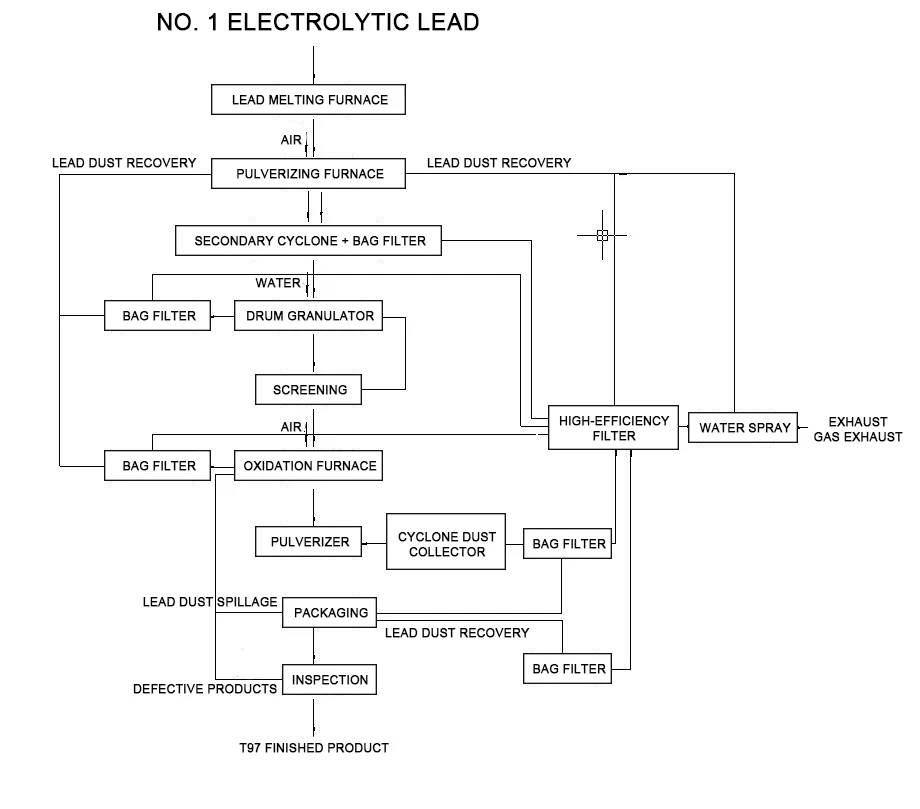

Tootmisprotsessi kirjeldatakse järgmiselt: nr 1 elektrolüütiline plii asetatakse konveierilindile käsitsi ja sulatatakse plii sulatusahjus (see protsess on vahelduv, söödatsükliga 10–12 minutit ja 52 kg plii laengu kohta). Sulamisahju kuumutatakse umbes 480 ° C -ni (plii sulamisprotsessi ajal kasutatakse elektritootmist). Elektrolüütiline plii sulatatakse vedelaks olekuks (tekitatakse plii räbu jäljekogus) ja voolab seejärel läbi suletud torujuhtme järgnevasse Bartoni pulbristavasse ahju. Plii sulamisprotsess on täielikult suletud, tekitades plisuitsu ega tolmu. Kõik materjalid on täielikult üle kantud. Pärast pulbristavat ahju lisatakse rulli granulaator. Kui pliipulber siseneb granulaatorisse, lisatakse automaatselt väike kogus neutraalset vett, mis toimib järgnevate paagutamise ja oksüdatsiooniprotsesside sideainena, säilitades oksüdatsiooniahjus negatiivse rõhu. Toatemperatuuril tühjendatakse pulbristamisprotsessis toodetud granuleeritud pliimaterjal pidevalt granulaatorist ja suunatakse automaatselt paagutamise ja oksüdatsiooni ahju. Trumli granulaator on täielikult suletud ja varustatud automaatse söötmise (vee lisamise) seadmega. Ülal on paigaldatud gaasikoguja. Koostatud pliistolmu heitgaasi kogutakse ja töödeldakse kotifiltris. Säilitatud pliiolm tagastatakse pulbristamisprotsessi ja heitgaasi töödeldakse enne heitgaaside virna abil veepihustiga. Pulveriseeriva ahju, oksüdatsiooniahju, purusti ja pakendilõigete tekitatud heitgaasi töödeldakse kottidega. Seejärel lastakse säilitatud pliitolm läbi trumli granuleerimise sektsiooni, mida töödeldakse üliefektiivse tolmukogujaga ja tagastatakse pulbristava ahju juurde. Seejärel siseneb heitgaas veepihustussüsteemi. Kottide filtris töödeldud pliisuitsu tolm tagastatakse pulbristava ahju ja pakendisektsiooni ning heitgaas siseneb veepihustussüsteemi.

1. Bartoni jahvatamise osa

Seerianumber	Seadme nimi	Ühikute arv	Seadme parameetrid	Tootja	Märkus	Mõõtmed	kaal	võimsus
1	Plii -käru suur / väike kombinatsioon	4	Q235 raam, 10# kanali teras, lameplaat 10mm	Huarong	NSK laagrid (6206/6207), Universaalne mootor (sekundaarne energiatõhusus), Guomao reduktor (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0,8T/komplekt	0,75kW ühik
2	Plii sulamisahju	4	Ahju südamik 310S roostevabast terasest, paksus 12 mm, kest 3mm, ahju kate 12mmq235, Küttetoru 310Sφ16mm*1,5mm, isolatsioonikiht 300mm	Huarong	Sisemine küte ja väline kuumutamine, Seadmete kujunduse temperatuur on 0-550 ℃, Varustatud temperatuurianduriga	130011001650	1,5t/komplekt	Väline18KW/ühik Sisemine 24kW/ühik
3	Bus1380	4	310S roostevaba teras, barrelφ12mm 304 roostevaba teras, Bottomφ80mm, väliskest Q235 3mm, isolatsioonikiht 80mm, peamine võll110mm	Huarong	310S roostevaba teras (talub temperatuuri 1180 ° C), Universaalne mootor (energiatõhususe tase 2), NSK laagrid, seadme kujunduse temperatuuri vahemik 0–600 ° C, Varustatud temperatuurianduriga, kiirus 210 p / min	270018002550	3,0T/komplekt	30kW/ühik
4	juhtkapp	4	1,5 mm kasti keha jaoks ja 2,0 mm uksepaneeli jaoks	Shanghai Haofuman	Koos puutetundliku ekraaniga	8008002000	0,2/ühik

2. granuleerimisosa

Seerianumber	Seadme nimi	Ühikute arv	Seadme parameetrid	Tootja	Märkus	Mõõtmed	kaal	võimsus
1	veski	4	Spindli kiirus 3900r/min, lihvimine peenust 320 võrgusilma, väljund 480 kg/h, Õhu maht väljalaskeavas 2170m³/h (koormust pole), Õhukiirus väljalaskeavas 35m/s (koormust pole)	Changzhou Wuhan Airlines	Sealhulgas raam, kate, kompensaator, amortisaator, V-beltc4064	1100580840	1,5t/komplekt	30kW/ühik
2	30kW mootor	4	Sekundaarne energiatõhusus	ülemaailmne	Rihmaratas
3	Granuleerimismasin	4	Barrel Sus304 (6mm), raam 16#	Huarong	Varustatud tolmukambriga235 (1,5 mm), Guomao reduktor (CZQ350-8-11), Huanqiu mootor (sekundaarne energiatõhusus)	280012502000	1,4t/ühik	7,5kW/ühik
4	lift	1		Yangzhou plastist imed	Süsinikteras, Ahela metalli ämber (roostevaba teras)	10005006000	2,5t/komplekt	3kW/ühik
5	Seelikinveyor	2	Pikkus: 9500mm, laius (transpordipind) 400mm, kiirus 10m/min	Yangzhou plastist imed	Süsinikteras, PVC seeliku serv, Täielikult pitseeritud kahe punkriga ja saades küna, väljund 40t päevas	9500400500	1,5t/ühik	3kW/ühik
6	Juhtkast (puutetundliku ekraaniga)	2		Shanghai Haofuman		43010001000	0,1T/ühik
7	Ladustamispaak	1	Sus304 (3mm), köide 1,8m³	Huarong		Φ1200*7000	2T/ühik

3. tolmu eemaldamise sektsioon

Seerianumber

Seadme nimi

Ühikute arv

Seadme parameetrid

Tootja

Märkus

Mõõtmed

kaal

võimsus

1

72-bag impulsstolmu koguja

10

Filtreerimispiirkond 54㎡,

Tolmu kontsentratsioon <15g/m³,

tõhusus 99,5%, kast Q235 (3mm)

Huarong

Sealhulgas pulssikott,

kontroller,

õlivee eraldaja,

Universaalne mootor (energiatõhususe tase 2),

NSK laager (FC207),

Guomao reduktor (BWD2-43-Y1.5-2P)

2500*1500*3900

2,5T/ühik

1,5kW/ühik

2

11kW fänn

6

Eluase Q235 (4mm)

Nantong Gaonan

Sealhulgas import ja eksport,

Globaalne mootor (sekundaarne energiatõhusus)

1000*800*1500

0,4T/ühik

11kW/ühik

4. Sõelumisosa

Seerianumber	Seadme nimi	Ühikute arv	Seadme parameetrid	Tootja	Märkus	Mõõtmed	kaal	võimsus
1	Kuusnurkne sõel	2	Eluase Q235 (3mm), ekraan Sus304 (10 võrgusilma, 18 võrgusilma)	Huarong	NSK6312, masinad 120603 ruuttoru, Huanqiu mootor (sekundaarne energiatõhusus), Guomao reduktor (BWD1-59-Y1.5-2P)	3000120 03000	1,5t/komplekt	1,5kW/ühik
2	Purustaja	2	Eluase Q235 (12mm), ekraan Sus304 (12 võrgusilma)	Huarong	Guomao reduktor (BWD3-43-Y2.2-2P), Huanqiu mootor (sekundaarne energiatõhusus)	1000300400	0,3t/ühik	2,2kW/ühik
3	Punker	20	Silindri Q235 (3mm), Masin jalg L5#, maht 0,15㎡	Huarong		Q159*5000	1,1T/ühik
4	juhtimiskast	2		Shanghai Haofuman	Koos puutetundliku ekraaniga	43010001000	0,1/ühik
5	Autovesi edastamine	6	Shellimaterjal Sus304, φ133*4,5	Huarong	Guomao reduktor (BWD2-43-Y1.5-2P), Huanqiu mootor (sekundaarne energiatõhusus), NSKFC207	Φ159*4000	0,8T/komplekt	1,5kW/ühik

5. paagutusosa

Seerianumber	Seadme nimi	Ühikute arv	Seadme parameetrid	Tootja	Märkus	Mõõtmed	kaal	võimsus
1	Paagutamine liikuv voodi	6	Silindri keha 650mm, Materjal Sus304 (6mm), oksüdatsiooni pikkus 8m, Temperatuuri andur 17 punkti kontroll	Huarong	Sealhulgas põhitoru, gaasiklapp, kompensaator, liblikaventiil	1200*7500	2,5t/komplekt
2	Klaasist rootorflowmeeter	6	gaas	Dongtai instrumentide tehas		15005001500	0,3t/ühik
3	Poolvalmis tootesilo	6	Tünn Q235 (3mm)	Huarong		Φ800*1200	0,3t/ühik
4	Kütuseahju ahi	6	Shell Sus310s (6mm), Küttetoru SUS310S, φ12,5*1,5	Huarong		Φ400*2500	0,8T/komplekt	80kW/ühik
5	72-bag impulsstolmu koguja	6	Filtreerimispiirkond 54㎡, Tolmu kontsentratsioon <15g/m³, tõhusus 99,5%, Box Q235 (3mm)	Huarong	Sealhulgas pulssikott, kontroller, õlivee eraldaja, Universaalne mootor (energiatõhususe tase 2), NSK laager (FC207), Guomao reduktor (BWD2-43-Y1.5-2P)	250015003900	2,5T/ühik	1,5kW/ühik

Seerianumber	Seadme nimi	Ühikute arv	Seadme parameetrid	Tootja	Märkus	Mõõtmed	kaal	võimsus
6	11kwfan	6	Eluase Q235 (4mm)	Nantong Gaonan	Sealhulgas import ja eksport, Globaalne mootor (sekundaarne energiatõhusus)	10008001500	0,4T/ühik	11kW/ühik
7	L51 juurte puhur	6	Kiirus 980r/min, Sisselaskevoog 13,6m³/min, Varustatud 380V11KW 6-astmelise mootoriga	Shandong Ruibo	Sealhulgas sisse- ja väljalaskeava summutid ja alus	100008001000	1T/ühik	15kW/ühik
8	Jahutusvood	6	Tünn Q235 (6mm)	Huarong		8005001000	0,3t/ühik
9	Valmistoode silo, vibreeriv masin	6	Tünn Q235 (6mm)	Huarong		400400500	0,1T/ühik
10	Juhtkapp (koos PLLC -ga, puutetundlik ekraan)	3		Shanghai Haofuman		4508001850	0,25 ühik

Seerianumber	Seadme nimi	Ühikute arv	Seadme parameetrid	Tootja	Märkus	Mõõtmed	kaal	võimsus
11	Spiraalne tigu	6	Elamumajandus Q235, Φ89*4.5	Huarong	Guomao reduktor (BWD1-43-Y0.75-2P), Huanqiu mootor (sekundaarne energiatõhusus)	8008001600	0,3t/ühik	0,75kW ühik
12	Söötur	2	Elamumajandus Q235, Φ219615000	Huarong	Guomao reduktor (BWD3-43-Y2.2-2P), Huanqiu mootor (sekundaarne energiatõhusus)	40040015000	0,8T/komplekt	2,2kW/ühik
13	Hoiukast	1	Eluase Q235 (6mm)	Huarong			1T/ühik
14	Arvutid ja monitorid	1		kaubamärk

6. heitgaasiheite tolmu kogumise osa

Seerianumber	Seadme nimi	Ühikute arv	Märkus	Mõõtmed	kaal
1	Ravitoas	1
2	Q = 75000m3/h	1	Diferentsiaalse rõhu kuvamise ja puhastusprogrammi kontrolleriga
3	Hepa filter	27
4	indutseeritud eelnõu fänn	1	Q = 75000m3/h, P = 3800Pa muutuv sagedusmootor, K = 110-132KW
5	Testimisplatvorm	1
6	Väljalasketoru ja kaev raam	1	φ1450*4mm H = 18m
7	Elektrooniline juhtimissüsteem	1	Delta muundur

Granuleeritud punase plii tootmisliin:

Red Lead Production Line Equipment

Graanulite purustamisliini seadmete loend (spetsiaalne)

Purustusosa

Seerianumber	Seadme nimi	Ühikute arv	Seadme parameetrid	Tootja	Märkus	Mõõtmed	kaal	võimsus
1	Silo, kruvi konveier	2	Eluase Q235, φ89*4,5	Huarong	Kiiruse reguleeriv mootor	8008001600	0,3t/ühik	1,5kW/ühik
2	Ultrafine pulverizer	2	Spindli kiirus 3900r/min, lihvimine peenust 320 võrgusilma, väljund 480 kg/h, Õhu maht väljalaskeavas 2170m³/h (koormust pole), Õhukiirus väljalaskeavas 35m/s (koormust pole)	Shengzhou, Zhejiang	Sealhulgas raam, kate, kompensaator, amortisaator, Universaalne mootor (sekundaarne energiatõhusus)	22009001800	1,5t/komplekt	Host 22kW/ühik Pikendus 4KW/ühik
3	72-bag impulsstolmu koguja	2	Filtreerimispiirkond 54㎡, Tolmu kontsentratsioon <15g/m³, tõhusus 99,5%, Box Q235 (3mm)	Huarong	Sealhulgas pulssikott, kontroller, õlivee eraldaja, elektriklapp, Universaalne mootor (energiatõhususe tase 2), NSK laager (FC207), Guomao reduktor, (BWDZ-43-Y1.5-2P)	250015003900	2T/ühik	1,5kW/ühik
4	18,5kW fänn	2	Eluase Q235 (4mm)	Nantong Gaonan	Sealhulgas import ja eksport, globaalne mootor (sekundaarne energiatõhusus)	12006001500	0,6T/ühik	18,5kW/ühik
5.	72-bag impulsstolmu koguja	2	Filtreerimispiirkond 54㎡, Tolmu kontsentratsioon <15g/m³, tõhusus 99,5%, Box Q235 (3mm)	Huarong	Sealhulgas pulssikott, kontroller, õlivee eraldaja, elektriklapp, Universaalne mootor (energiatõhususe tase 2), NSK laager (FC207), Guomao reduktor, (BWDZ-43-Y1.5-2P)	150015003900	1T/ühik	1,5kW/ühik

Seerianumber	Seadme nimi	Ühikute arv	Seadme parameetrid	Tootja	Märkus	Mõõtmed	kaal	võimsus
6	Juhtkast (WithPLC, puutetundlik ekraan)	2		Shanghai Haofuman		43010001000	0,1/ühik
7	7,5kW fänn	2	Eluase Q235 (4mm)	Nantong Gaonan	Sealhulgas import ja eksport, Globaalne mootor (sekundaarne energiatõhusus)	600600800	0,3t/ühik	7,5kW/ühik
8	Gravity automaatne pakendimasin	2	Pakendimaht: 40–100 kotti tunnis, Kaalusaal: 25kg/kott, kaaluv täpsus ± 0,2–0,3%, võimsus 5,5kW	Wuxi bangyao	Õmbluskiirus: 1800 p / min, Õmbluse paksus: 8mm, Õmbluse pikkus: 6,5–11 mm, Automaatne niit purunemine	200010002500	1,5t/komplekt	5,5kW/ühik
9	Tähekujuline söötur	4	V = 60-80 ℃, Õhurõhk 7236, Voolukiirus 3167, kiirus 2800r/min	Jiangyin fuxin		400*800	0,2t/ühik	1,5kW/ühik
10	Ladustamispaak	2	Sus304 (6mm), köide 1,8m³	Huarong	Tünn Sus304 (6mm)	Φ1800*3000	1,2t/ühik

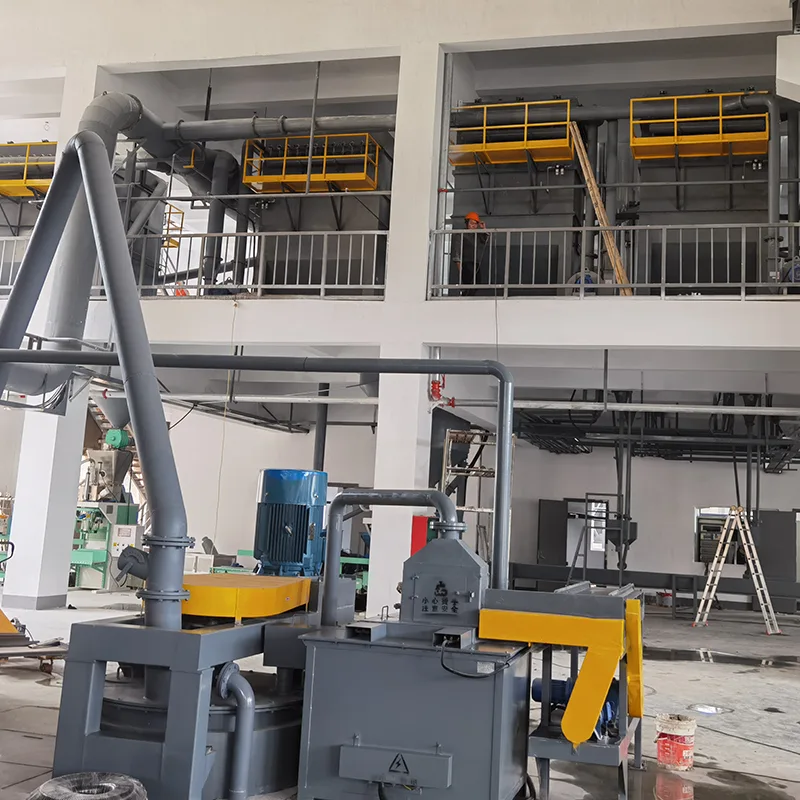

Tootmisliini purustamine:

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

Miks valida uus punane plii tootmisliiniseadmed?

· Optimeeritud jõudlus: tagab, et punane pli on toodetud võimalikult kõrge kvaliteediga, mis vastab tänapäevaste tööstusstandardite nõudmistele.

· Kuluefektiivne: vaatamata täiustatud funktsioonidele on seadmed kavandatud kulutõhusaks, pakkudes suurt investeeringutasuvust.

· Mitmekülgsus: sobib mitmesuguste rakenduste jaoks, alates traditsioonilistest tööstustest kuni arenevate sektoriteni.

· Toetus ja teenindus: mida toetab põhjalik tugi ja teenindus, tagades, et kasutajad saavad pikaajaliste toimingute seadmetele tugineda.
