Kuidas mõista pumba mudelikoode? DG, D, CQ ja muude tsentrifugaalpumpade seeria juhend

Tööstuslike pumpade valimisel puutuvad insenerid ja ostumeeskonnad sageli kokku mudelikoodidega, nagu DG, D, CQ, CD ja muud tähekombinatsioonid.

Paljude ostjate jaoks võivad need tähed tunduda lihtsate tootenimedena. Siiski sisaldavad pumba mudelikoodid tavaliselt kasulikku teavet tooteseeria, konstruktsiooni või rakenduskategooria kohta.

Siiski tuleb märkida ühte olulist punkti: pumba mudelitähtede jaoks pole universaalset nimetamisstandardit. Erinevad tootjad võivad oma tootesarja erinevalt määratleda. Seetõttu tuleks pumba koodi täpset tähendust alati kinnitada tootja tehniliste dokumentidega.

Selles artiklis tuuakse näitena DG-seeria horisontaalne mitmeastmeline tsentrifugaalpump, et selgitada, kuidas pumba mudelikoode üldiselt mõistetakse ja kuidas saab eristada erinevaid pumbaseeriaid.

Mida tähendavad pumbamudelite tähed?

Tööstuslikud pumpade mudelid koosnevad tavaliselt tähtedest, numbritest ja sümbolitest. Tähed tähistavad tavaliselt pumba seeriat või konstruktsioonikategooriat, samas kui numbrid annavad sageli teavet projekteerimisparameetrite kohta.

Näiteks:

DG seeria horisontaalne mitmeastmeline tsentrifugaalpump

Selles mudelis:

• DG esindab pumpade seeriat
• Järgmised numbrid võivad olenevalt tootja nimetamisreeglitest tähistada konstruktsiooniparameetreid, nagu vooluhulk, kõrgus või astmete arv

Täpne tähendus on aga tootjati erinev. Ostjad ei tohiks hinnata pumpa ainult selle mudeli nimes olevate tähtede järgi. Täielikud toote spetsifikatsioonid ja tehnilised dokumendid on endiselt pumba valiku aluseks.

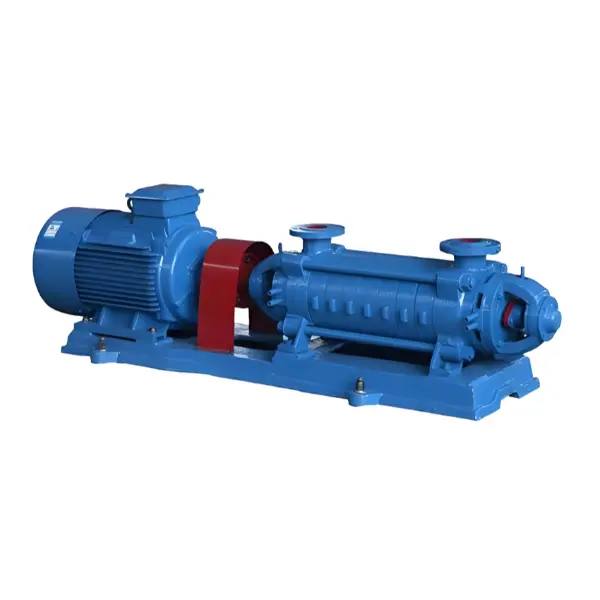

Mida tähendab "DG" DG-seeria pumbas?

DG-seeria horisontaalne mitmeastmeline tsentrifugaalpump on tööstusliku tsentrifugaalpumba tüüp, millel on horisontaalne, ühe imemisega mitmeastmeline struktuur.

DG-seeria pumbal on üldiselt järgmised konstruktsioonilised omadused:

• Horisontaalne paigaldusprojekt
• Ühe imemisega struktuur
• Tööratta mitmeastmeline paigutus
• Sektsioonpumba korpuse disain
• Rootori komponendid, sealhulgas tiivikud ja tasakaalustusketas

DG-seeria pump on mõeldud vedelike ülekandmiseks, mis ei sisalda tahkeid osakesi ja millel puuduvad söövitavad omadused.

Vastavalt toote spetsifikatsioonidele on kohaldatav vedeliku temperatuurivahemik:

-20°C kuni 105°C

Sisselaskerõhk peaks olema:

Vähem kui 0,6 MPa

Kuidas mõista pumbamudelite numbreid?

Lisaks tähtedele annavad pumbamudelites olulist teavet ka numbrid.

Näiteks võivad mõned mitmeastmelised tsentrifugaalpumba mudelid kasutada järgmisi vorminguid:

DG46-50 × 6

Seda tüüpi nimevormingus:

• DG — pumbaseeria
• 46 — tavaliselt seotud voolu näiduga
• 50 — tavaliselt seotud üheastmelise pea näiduga
• 6 — pumbaastmete arv

Erinevad tootjad võivad aga kasutada erinevaid nimetamismeetodeid.

Pumba valimisel tuleb mudeli numbrit kontrollida koos:

• Voolunõuded
• Nõuded peale
• Vedeliku omadused
• Töötemperatuur
• Paigaldustingimused

Miks on erinevaid pumbaseeriaid?

Tööstuslikel rakendustel on erinevad töönõuded. Tootjad töötavad tavaliselt välja erinevaid pumbaseeriaid, mis põhinevad pumba struktuuril, hüdraulilisel konstruktsioonil, tihendusmeetoditel ja kasutustingimustel.

Pumba struktuur

Erinevatel seeriatel võib olla erinev struktuur, näiteks:

• Horisontaalne või vertikaalne disain
• Ühe- või mitmeastmeline struktuur
• Erinevad imemiskorraldused

Iga disain on välja töötatud konkreetsete rakendusnõuete jaoks.

Hüdrauliline disain

Pumba sisemine hüdrauliline konstruktsioon mõjutab vedela energia ülekandmist.

Mitmeastmeline tsentrifugaalpump kasutab mitut rootorile paigutatud tiivikut, samas kui üheastmeline pump kasutab ühte tiivikut. Struktuurne erinevus mõjutab seda, kuidas pump konkreetse süsteemi jaoks valitakse.

Võlli tihendi disain

Pumpade seeriad võivad erineda ka tihenduskorralduse poolest.

• Mehaaniline tihend
• Pakendi tihend

Sobiv tihendusstruktuur sõltub pumba konstruktsioonist ja töönõuetest.

Mis vahe on DG- ja D-seeria pumpadel?

Paljudes traditsioonilistes pumpade klassifikatsioonides on D- ja DG-seeria pumbad seotud horisontaalsete mitmeastmeliste tsentrifugaalpumpade struktuuridega.

Täpne erinevus D ja DG vahel sõltub aga tootja tooteklassifikatsioonist.

Ei ole täpne lihtsalt eeldada, et DG on alati parem kui D või et D ja DG on täiesti erinevad pumbatüübid.

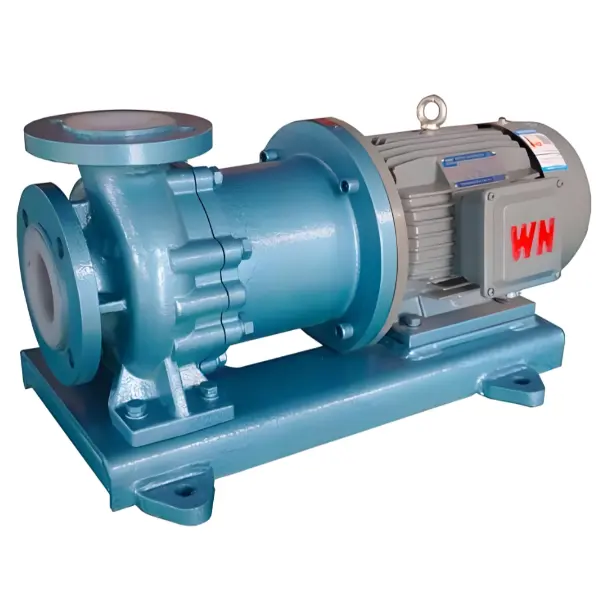

Mida CQ tähendab pumbamudelites?

Erinevalt DG-seeria pumpadest ei ole CQ universaalne lühend, mida kasutavad kõik pumbatootjad.

Erinevad ettevõtted võivad kasutada CQ-d tooteseeria koodina erinevate pumpade konstruktsioonide jaoks.

CQ-seeria pumba kontrollimisel peaksid ostjad kinnitama:

• Tootja kataloog
• Toote spetsifikatsioonid
• Tehnilised joonised
• Toodete kirjeldused

Õige tõlgendus sõltub tootja enda klassifikatsioonisüsteemist.

Kuidas õiget pumbaseeriat kiiresti tuvastada?

Kinnitage pumpamiskeskkond

Esimene kontroll:

• Millist vedelikku kantakse?
• Kas see sisaldab tahkeid osakesi?
• Kas see on söövitav?

Näiteks DG-seeria pump on mõeldud vedelike jaoks, millel pole tahkeid osakesi ega söövitavaid omadusi.

Kontrollige töötingimusi

Olulised tingimused hõlmavad järgmist:

• Vedeliku temperatuur
• Sisendrõhk
• Süsteeminõuded

Saage aru pumba struktuurist

Enne pumba valimist kinnitage:

• Ühe- või mitmeastmeline disain
• Horisontaalne või vertikaalne struktuur
• Imemistüüp

Vaadake üle täielik tehniline teave

Pumba mudeli nimi on ainult esimene samm. Professionaalse valiku puhul tuleks arvesse võtta ka toote spetsifikatsioone, tehnilisi jooniseid, töönõudeid ja tootja soovitusi.

Miks peaksid ostjad pumba mudelikoode mõistma?

Parem suhtlemine tarnijatega

Pumbaseeria põhitähenduse tundmine aitab ostjatel oma nõudeid selgemalt kirjeldada.

Vältige valet valikut

Pumpade klassifikatsioonide mõistmine vähendab riski valida pump ainult välimuse või hinna järgi.

Lihtsam toodete võrdlus

Ostjad saavad erinevaid pumbaperekondi tõhusamalt võrrelda, mõistes nende struktuurseid erinevusi.

Pumba mudelikoode, nagu DG, D ja CQ, kasutatakse erinevate pumpade seeriate või disainikategooriate tuvastamiseks.

DG-seeria horisontaalne mitmeastmeline tsentrifugaalpump kujutab endast pumba konstruktsiooni, millel on horisontaalne ühe imemisega mitmeastmeline struktuur sobivate puhaste vedelike ülekandmiseks kindlaksmääratud töötingimustes.

Kuid pumbatähed üksi ei suuda kindlaks teha, kas toode sobib konkreetseks rakenduseks.

Õige valikumeetod on hinnata kõiki töötingimusi, sealhulgas pumbatavat ainet, temperatuuri, rõhunõudeid, paigaldustingimusi ja tootja esitatud tehnilisi kirjeldusi.
